在最近的PCB设计中，我遇到了一个典型但极易被忽略的硬件错误，特此记录以作备忘。这个项目涉及到一个基础的低侧开关电路，使用 N 沟道 MOSFET来驱动一个 LED 负载。
1 现象与问题诊断
不同的 MOSFET 封装有着截然不同的引脚排列。

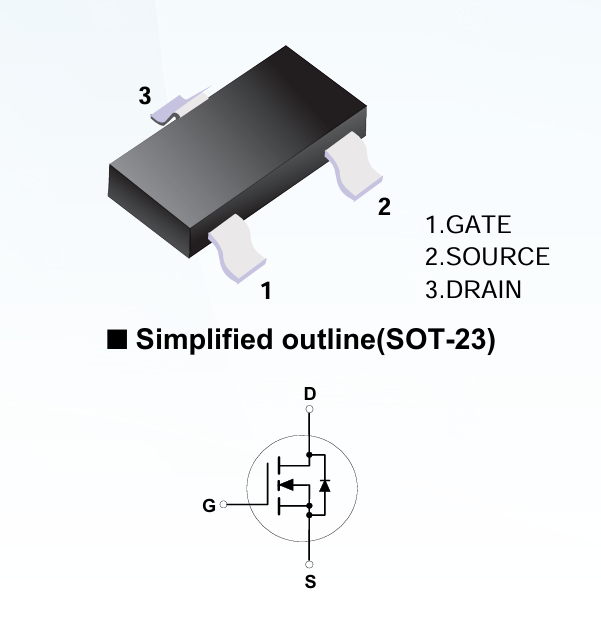

我使用的MOSFET型号是2N7002，其引脚示意图如图1所示。

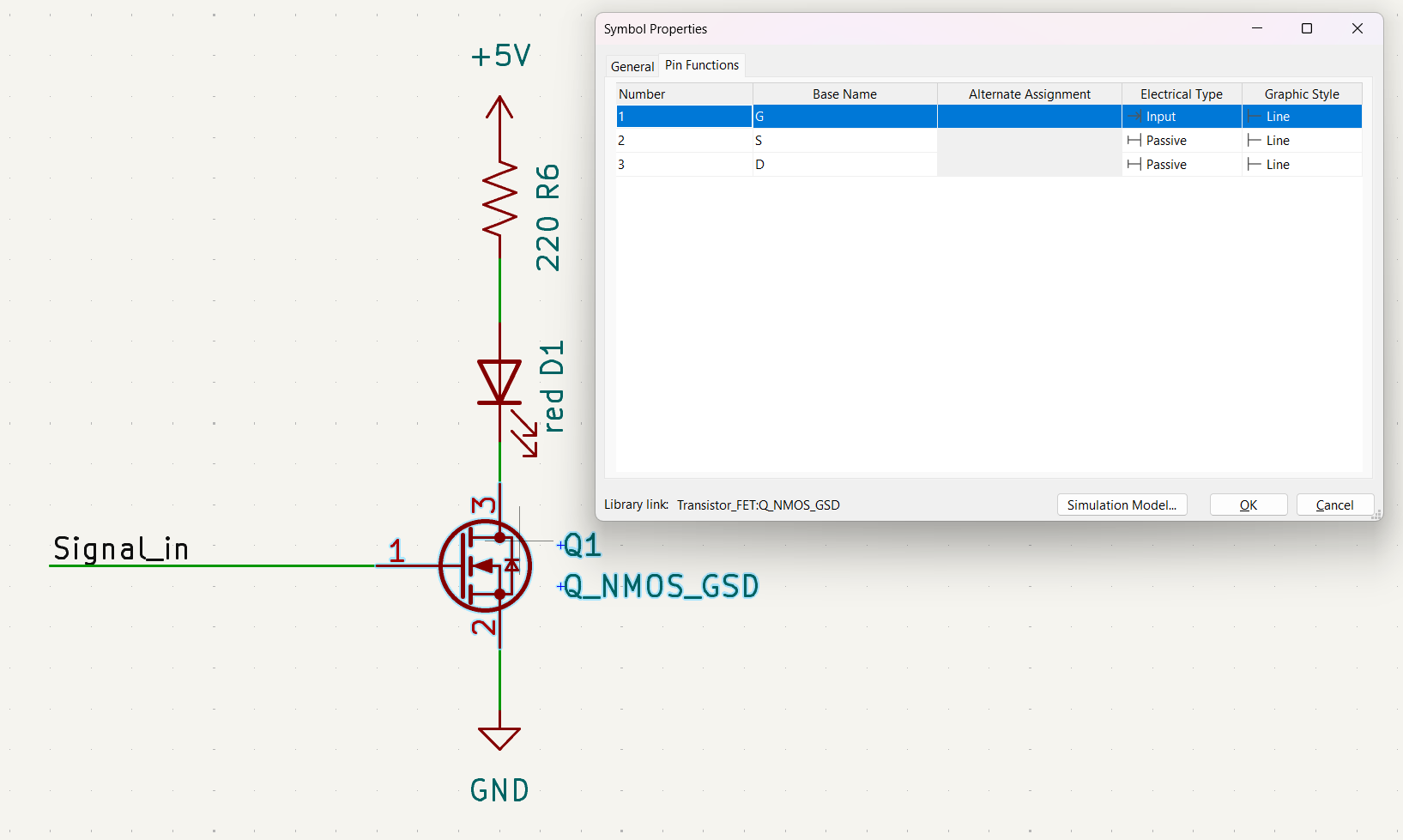

图2为原理图，MOSFET选择了正确的引脚布局，其中控制信号（Signal_In）连接到引脚1，地（GND）连接到引脚2，负载（LED D1 和限流电阻 R6）连接到引脚3。这对应的是G-S-D的引脚顺序：
Pin 1: Gate (栅极) - 接收驱动信号
Pin 2: Source (源极) - 接地参考
Pin 3: Drain (漏极) - 接入负载

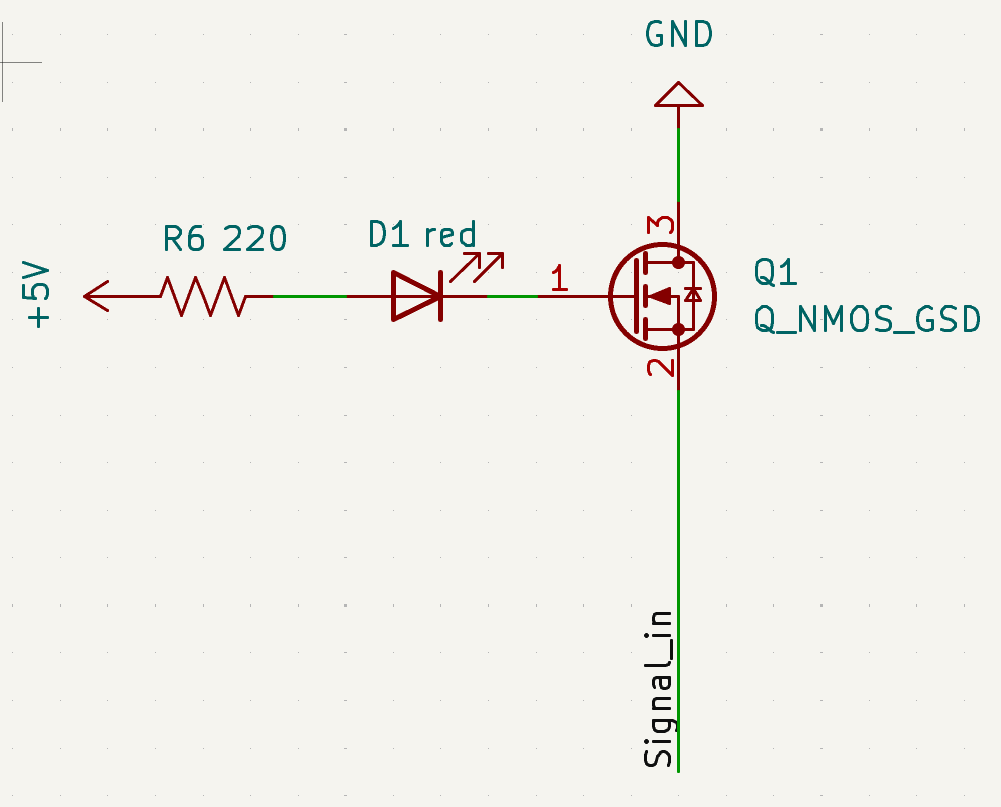

但第一次绘制原理图时，我错误地套用了一个D-G-S排列的元器件。此时的等效原理图如图3所示。
此时当控制信号输出高电平时，电流直接通过MOSFET的体二极管，造成短路。这里我在测试的时候使用可调电源限制了电流，没有造成严重后果。

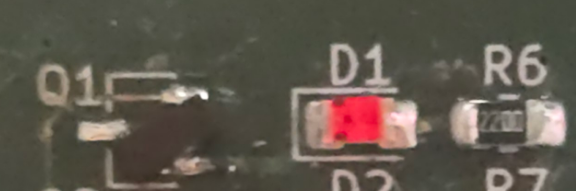

临时的解决方案就是将板上的MOSFET引脚全部逆时针旋转一次，如图4所示。
2 经验总结
在实际的硬件工程中，对于常见的晶体管封装，业界并没有绝对统一的引脚标准。即使是外观完全相同的SOT-23封装，不同型号或不同制造商的MOSFET，其1、2、3号引脚对应的G、D、S极也可能大相径庭。
为避免未来在焊接时出现需要割线飞线，甚至重新打板的低级错误，我对自己做如下要求：
-
永远不要凭借经验假设引脚排列。在分配封装前，必须打开该具体型号元件的数据手册，严格核对物理引脚序号与内部逻辑电极的对应关系。
-
在原理图设计中，尽量使用带有明确引脚顺序后缀的符号，并确保它与物理封装的焊盘标号一一对应，或者按照元件建立对应的符号和封装。
-
布局完成后，除了常规的电气规则检查，对照各个核心部件的数据手册进行二次检查。
最后祝各位设计顺利。
