从零搭建企业虚拟化平台4——网络进阶：引入 vDS 与 VLAN 划分

📚 从零搭建企业虚拟化平台 · 全系列导航

到上一篇为止，三台主机的网络都还停在最朴素的状态：各自一台标准交换机（vSwitch0），只用 vmnic0（VMnet2）扛着一条不打标签的管理网。而第二篇就给每台预留的第二块网卡 vmnic1（接 VMnet3 中继干道）一直空挂着没接活。

这一篇把它接上：创建一台横跨整个集群的分布式交换机（Distributed Switch，vDS），把 vmnic1 这根干道纳入，按第一篇的规划在上面划出各业务 VLAN；并顺势落地一件一直说要做、却得等 VLAN 成形才好做的事——管理网隔离。

1 为什么要引入 vDS

标准交换机（Standard Switch，vSS）是每台主机各一份的东西：你在 esxi01 上建的端口组、配的 VLAN、调的安全策略，esxi02/03 上都得照着再来一遍。三台还能手抖对付，规模一上去，配置漂移（config drift）几乎是必然——某台少打一个 VLAN 标签、某台安全策略没对齐，故障就藏在这种不一致里。

分布式交换机（vDS）把交换机这个对象上提到 vCenter 统一管理：端口组、VLAN、上行、安全与流控策略只定义一次，自动一致地下发到集群里所有主机。要澄清一点：vMotion 与 vSAN 并不强制依赖 vDS，用标准交换机同样能跑通；但在多主机场景下，vDS 能让这些专用网络的端口组、VLAN 与策略集中维护，显著降低配置漂移风险。而 NIOC（网络 I/O 控制）、LACP、端口镜像这些进阶能力，才是 vDS 相比 vSS 的主要价值所在。正因为 vDS 依赖 vCenter，它必须排在上一篇之后——现在 vCenter 就位了，时候到了。

一个常被误解的点：vDS 依赖 vCenter，但它的「转发」不依赖 vCenter。 vDS 分两个面：管理面（control plane）在 vCenter——你增删端口组、改策略都经它；数据面（data plane）仍在每台主机本地，主机会把 vDS 配置缓存在本地数据库里。所以即便 vCenter 宕机，已有的 vDS 端口组照常转发流量、虚拟机网络不断——你只是暂时不能改 vDS 配置而已。这一点和上一篇「HA 由主机 FDM 执行、不依赖 vCenter」是同一种解耦思路。

2 本篇的网络蓝图：哪段走 vSS、哪段走 vDS

每台主机有两块上行网卡，分工早在第一、二篇就定了：

上行网卡	接入	交换机	承载
`vmnic0`	VMnet2（不打标签的原生段）	保留在标准交换机 vSwitch0	管理网 VLAN 10
`vmnic1`	VMnet3（中继干道，带标签）	本篇新建的 vDS	业务各 VLAN（20/30/40/50/60）

也就是说，管理网继续留在标准交换机上、不迁 vDS，本篇只把空闲的 vmnic1 这根干道接到 vDS。这么分有两层考虑：其一，管理网走的是另一块网卡、另一个 VMnet，本就和干道物理分离；其二，迁移管理网到 vDS 是有风险的操作（一旦中途失手，可能丢掉主机管理连通性），实验室里没必要为此冒险。生产里确实常把管理网也并入 vDS（配合专门的迁移流程与回滚预案），这点留作了解，本系列不做。

VMnet3 这根「干道」真能透传 802.1Q 标签吗？ 设计上可以。第一篇已经在 OPNsense（yx-fw01）的第三块网卡（em2，接 VMnet3）上创建了 VLAN 40 / VLAN 60 子接口，相当于把干道的一端准备好了；本篇则把另一端接到 ESXi 的 vDS 上，由分布式端口组打出 VLAN 标签。真正的端到端验证，是本篇后面临时把测试 VM 接到 YX-Server（VLAN 40）、再 ping 10.0.40.1 那一步——能通，才说明 VLAN 标签确实从 vDS 顺着 VMnet3 贯通到了 OPNsense 的对应接口、并由它做 VLAN 间路由。

3 创建分布式交换机

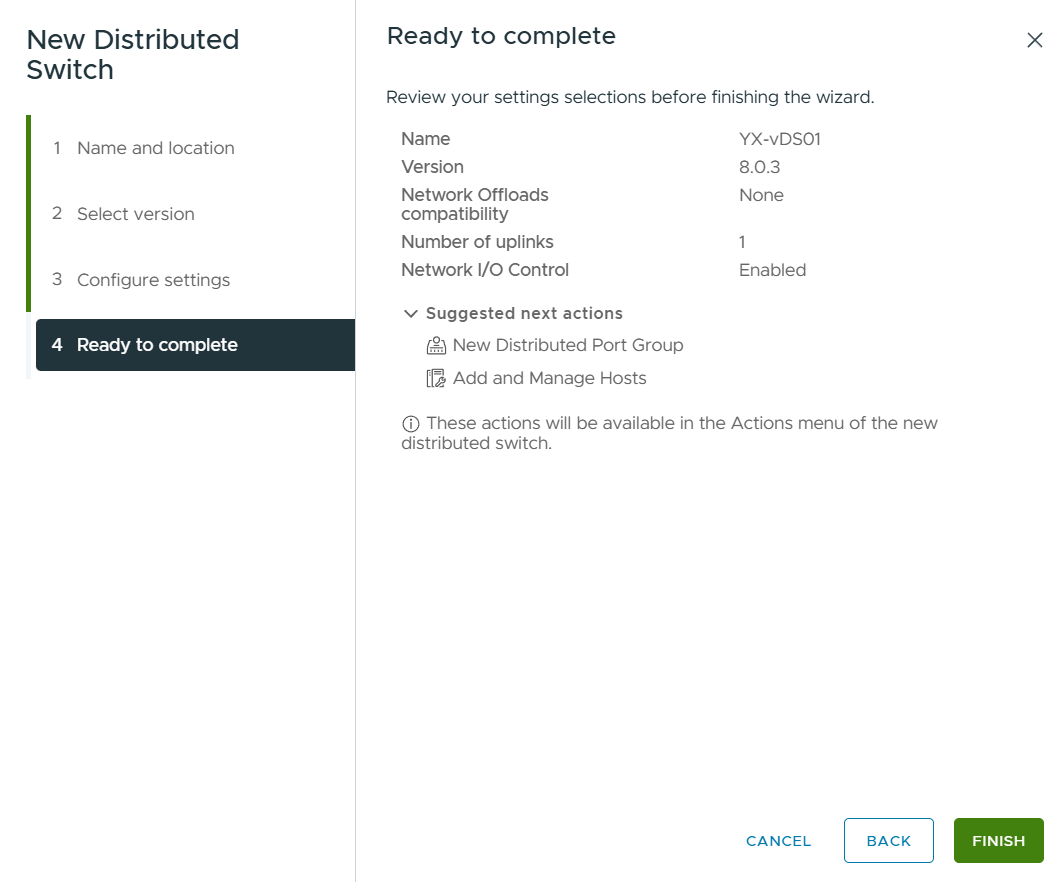

在 vSphere Client 切到 Networking（清单视图左侧第四个图标），右键 YX-Datacenter → Distributed Switch → New Distributed Switch：

Name：YX-vDS01。
Version：选与主机匹配的最新版本（8.0.x）。版本决定可用特性，按主机版本走即可。
Configure settings：Number of uplinks 设为 1——因为每台主机只拿 vmnic1 这一块网卡上联本 vDS。Network I/O Control 保持 Enabled。把 Create a default port group 取消勾选，端口组我们按 VLAN 自己建。
Finish。

Number of uplinks 等于「每台主机将接入本 vDS 的物理网卡数」。我们每台只有一根干道 vmnic1，故为 1。真实环境里一台主机通常给同一 vDS 上多块网卡做 teaming/LACP，那时这里就不止 1。

4 按 VLAN 创建分布式端口组

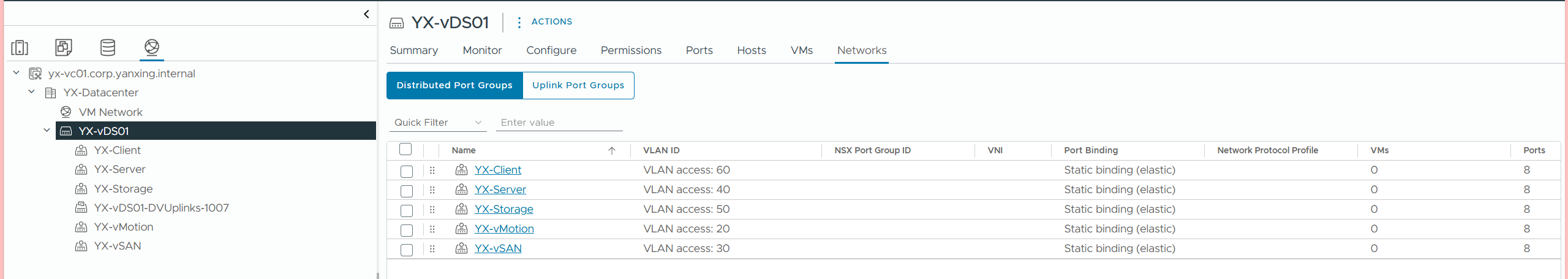

vDS 建好后，右键 YX-vDS01 → Distributed Port Group → New Distributed Port Group，逐个建出各业务 VLAN 的端口组。每个端口组的 VLAN type 选 VLAN，VLAN ID 填对应编号：

端口组	VLAN ID	用途	消费篇章
`YX-vMotion`	20	vMotion 专用网	第七篇（HA/DRS）
`YX-vSAN`	30	vSAN 存储网	第六篇（存储）
`YX-Server`	40	业务 / 服务器网	第八篇（域控等）起
`YX-Storage`	50	外置存储网	第六篇（iSCSI/NFS 对照）
`YX-Client`	60	客户端网	按需

这里只是把「线路」铺好，真正用它们的 VMkernel 适配器（vMotion、vSAN、存储的 vmk）和业务虚拟机，分别在各自篇章再接上——这与第一篇「各 vmk 地址在用到的篇章再分配」的约定一致。管理网 VLAN 10 不在此列，它留在标准交换机上。

5 关键：分布式端口组的二层安全策略

这一步是第三篇埋下的伏笔到期兑现，但要先把一个常见误解纠正过来。

第三篇讲过：标准交换机上 Forged transmits 默认是 Accept，而新建 vDS / 分布式端口组时，Promiscuous mode、MAC address changes、Forged transmits 通常比 vSS 更收紧（本实验中新建的端口组三项均为 Reject，实际请以端口组 Policies → Security 页面显示为准）。

但这并不意味着接到这些端口组上的普通虚拟机会被丢包。一台普通 VM（比如后续接到 YX-Server 的域控）用的是它自己 vNIC 的 MAC 收发流量——vDS 不会因为这个 MAC 与上行 vmnic1 的 MAC 不同，就把它当作伪造（forged）而丢弃。换句话说，单 MAC 的普通 VM 在三项默认 Reject 下照样通，无需任何放宽。

真正需要放开的，是「一个 VM 代表多个 MAC 收发流量」的场景：虚拟防火墙、虚拟路由器、桥接、CARP/VRRP、IDS/IPS 旁路，或在这套环境里继续嵌套另一层 hypervisor。这类 VM 可能以非自身 vNIC 的源 MAC 发包（主要涉及 Forged transmits，它管的是出向帧的源 MAC 是否与端口有效 MAC 匹配），也可能在虚拟 MAC、故障切换或桥接场景中改变自身 MAC（涉及 MAC address changes，它管的是 VM 改了 vNIC MAC 后入向流量是否仍被接收）；同时，它们还可能需要接收目标 MAC 并非自身的帧（涉及 Promiscuous mode 或 MAC Learning）。这才是会「不报错、只是不通」的地方。

那么本篇这五个端口组，现在要不要动安全策略？不用——它们规划里接的都是普通单 MAC VM（域控、TrueNAS、跳板机等），保持默认 Reject 就好。此刻就把 YX-Server/YX-Client 三项放开，是为一个尚不存在的场景做安全降级，没必要。

正确的做法是按需、且就具体端口组：等哪天确实要在某个端口组上跑虚拟防火墙 / 路由器 / 再嵌套这类多 MAC 负载时，再去改那一个端口组。改法留作参考——Networking → 选中该端口组 → Configure → Settings → Policies → EDIT → Security，按需把 Promiscuous mode / MAC address changes / Forged transmits 设为 Accept。两点要记住：

安全策略是每个分布式端口组各自一份，vDS 并没有「设一次、其余端口组自动继承」的机制，所以是逐个端口组改；要给多个端口组批量设同一策略，GUI 没有一键多选，得用 PowerCLI（Get-VDPortgroup ... | Get-VDSecurityPolicy | Set-VDSecurityPolicy）。
比全开混杂模式更现代、也更接近生产的，是 MAC Learning（vSphere 6.7 起）：它让 vSwitch 学习 vNIC 后面的多个 MAC，在不开混杂模式的前提下转发相关流量，避免混杂模式把同端口组内大量无关流量也复制进每台 VM（那正是混杂模式的性能代价）。它在 GUI 中基本不暴露，通常经 PowerCLI / API 配置；真要承载多 MAC 负载时，优先选它。

别因为「vDS 看着更高级」就以为它的默认更宽松——恰恰相反，新建端口组通常三项更收紧。但也别为此急着放开：普通单 MAC 的 VM（域控、TrueNAS、跳板机等）在默认 Reject 下完全能通。本系列当前规划的负载都属此类，所以这五个端口组现在一个都不用动，保持默认即可——只有将来真接入多 MAC 负载时，才就那一个端口组按需放开（或用 MAC Learning）。

生产环境对照：把这三项放开是一次实打实的二层安全降级（允许嗅探与 MAC 伪造），生产默认应保持 Reject，仅在确有需要（虚拟网络设备、嵌套、某些 NFV/IDS 旁路）时按端口组精确放开，并优先用 MAC Learning 而非混杂模式。我们这里保持默认、按需才放，正是这个原则的落地。

6 把主机与干道网卡接入 vDS

线路与策略就绪，最后把三台主机的 vmnic1 挂到这台 vDS 上。右键 YX-vDS01 → Add and Manage Hosts → Add hosts，勾选三台主机，进入 Manage physical adapters：

给每台主机，把 vmnic1 指派到 Uplink 1。
不要碰 vmnic0——它在标准交换机上扛着管理网，动它就可能断掉主机管理连通。
本篇没有 VMkernel 适配器要迁移（vMotion/vSAN 的 vmk 留到各自篇章），所以 Manage VMkernel adapters 一步保持空、直接下一步。

Finish 之后，三台主机的 vmnic1 就成了 YX-vDS01 的上行。

指派上行前务必认准哪块是 vmnic1：它是当前未被 vSwitch0 占用的那块（vSwitch0 上是 vmnic0）。指错成 vmnic0 会把管理网卡从标准交换机上拽走，直接断管理。每台主机在 Configure → Networking → Physical adapters 里能看清 vmnic0/vmnic1 各自的连接。

7 验证

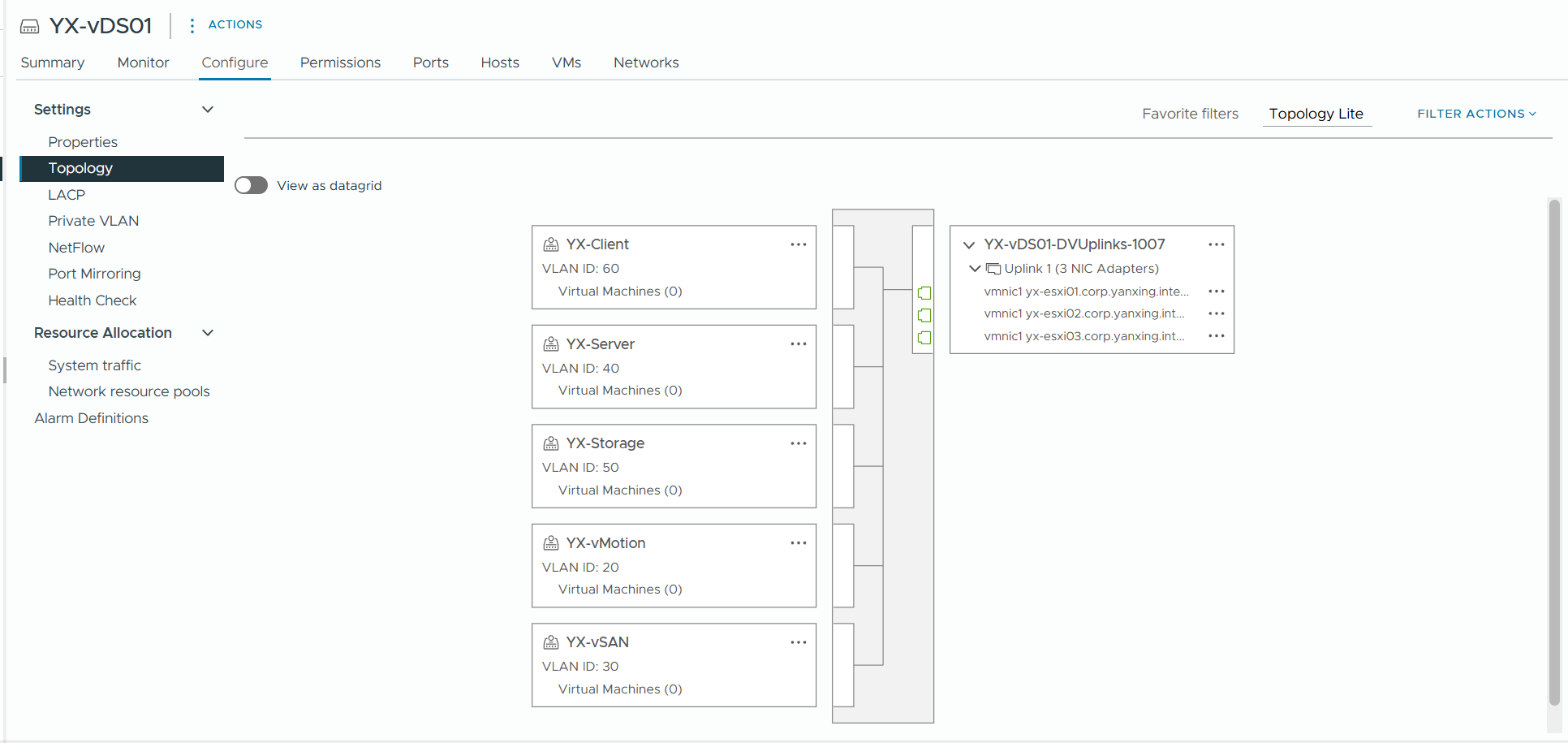

vDS 拓扑正确：YX-vDS01 的 Configure → Topology 里，三台主机各有一块 vmnic1 接在 Uplink 1、链路 up；五个端口组在列、VLAN ID 与上表一致。
管理网未受影响：三台主机仍 Connected，vmnic0 / vSwitch0 / 管理网照旧。
端口组安全策略保持默认：五个端口组的 Security 维持新建默认（本实验为三项 Reject），本篇无需放开——普通单 MAC VM 不受影响（见 §5）。

要做一次端到端的 VLAN 连通验证（推荐，能一次性证明 VLAN 标签贯通 + 普通 VM 连通性），可临时建一台小虚拟机：放到 YX-Server（VLAN 40），给它 10.0.40.0/24 段的地址（如 10.0.40.100、网关 10.0.40.1），开机后 ping 网关 10.0.40.1。能通，就说明 vDS 在 vmnic1 上打的 VLAN 40 标签顺着 VMnet3 干道到了 OPNsense 的 VLAN 40 接口、且端口组策略没有影响普通 VM 的基础连通性。验证完删掉即可。若不想现在建测试机，这条留到第八篇域控接入 YX-Server 时自然会被验证。

需要说明的是：普通单 MAC 的测试机能通，只验证了 VLAN 链路与普通 VM 的连通，并不能证明多 MAC 场景的安全策略「到位」——因为普通 VM 本就不依赖 Promiscuous mode / Forged transmits / MAC address changes（见 §5）。多 MAC 端口组的策略是否生效，要等真有虚拟防火墙 / 路由器 / 再嵌套这类负载接入时才谈得上验证。

vDS 自带的 Health Check（VLAN/MTU 检查）在物理环境里很好用，但它依赖上联物理交换机的配合；我们的「上联」是 Workstation 的 VMnet，嵌套下未必给出有意义的结果，故以上面的测试机连通法作为本篇的功能判据更可靠。

8 管理网隔离：受控出站 + 拒绝入站

VLAN 一划出来，各网段有了明确边界，正好把管理网的安全姿态收一收。原则一句话：管理网能主动够到它需要的外部资源（受控出站），但外部 / 其它网段不能主动发起连到管理网（拒绝入站）。 这正是有状态防火墙（stateful firewall）的天然姿态——管理主机自己发起的会话，其回包算「已建立连接」放行；互联网或它段凭空发起、试图连管理口的包，命不中任何会话，被默认拒绝。所以「受控出站」与「拒绝外部主动访问」并不矛盾。

管理网是整套环境最敏感的面，拿下它等于拿下一切，因此这层隔离在生产里是硬要求。落到 OPNsense（yx-fw01）上分两头做。

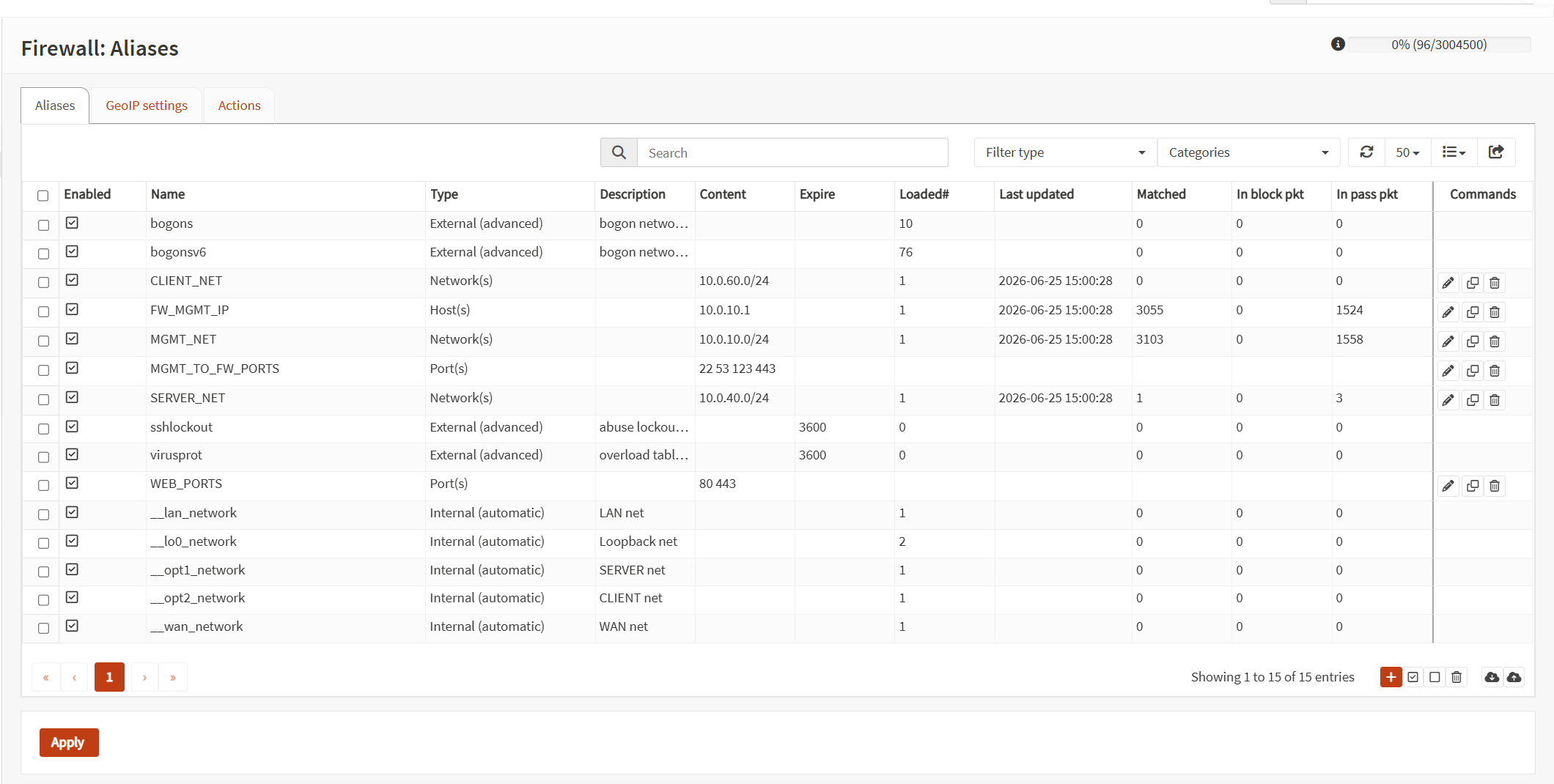

动手前先在 Firewall → Aliases 把别名建齐，规则一律引用别名而非裸地址——日后扩展网段或端口只需维护别名，不必逐条改规则：

Name	Type	Content
`MGMT_NET`	Network(s)	`10.0.10.0/24`
`SERVER_NET`	Network(s)	`10.0.40.0/24`
`CLIENT_NET`	Network(s)	`10.0.60.0/24`
`FW_MGMT_IP`	Host(s)	`10.0.10.1`
`MGMT_TO_FW_PORTS`	Port(s)	`22`、`53`、`123`、`443`
`WEB_PORTS`	Port(s)	`80`、`443`

为什么端口也要做别名：OPNsense 规则的端口字段是 Single port or range，一次只能填一个端口或一段连续范围，填不了 22,53,123,443 这种离散列表。所以离散端口必须先做成 Port(s) 类型的别名，规则里再引用。端口别名里只填端口号、不带协议；TCP/UDP 的区分在规则的 Protocol 字段选。

其一，出站收敛（在 LAN／管理网接口，Direction = in）。 这里的「出站」是从管理网主机视角说的；从 OPNsense 视角看，数据包是从 LAN 接口进入防火墙的，因此接口规则应匹配 in 方向（这也是 OPNsense 的默认——在流量来源接口上写入向规则，回包由 state 自动放行）。别写成 out：out 匹配的是防火墙往管理网方向发出的流量，而非管理主机发起的流量，规则会匹配不到、表现得很迷惑。

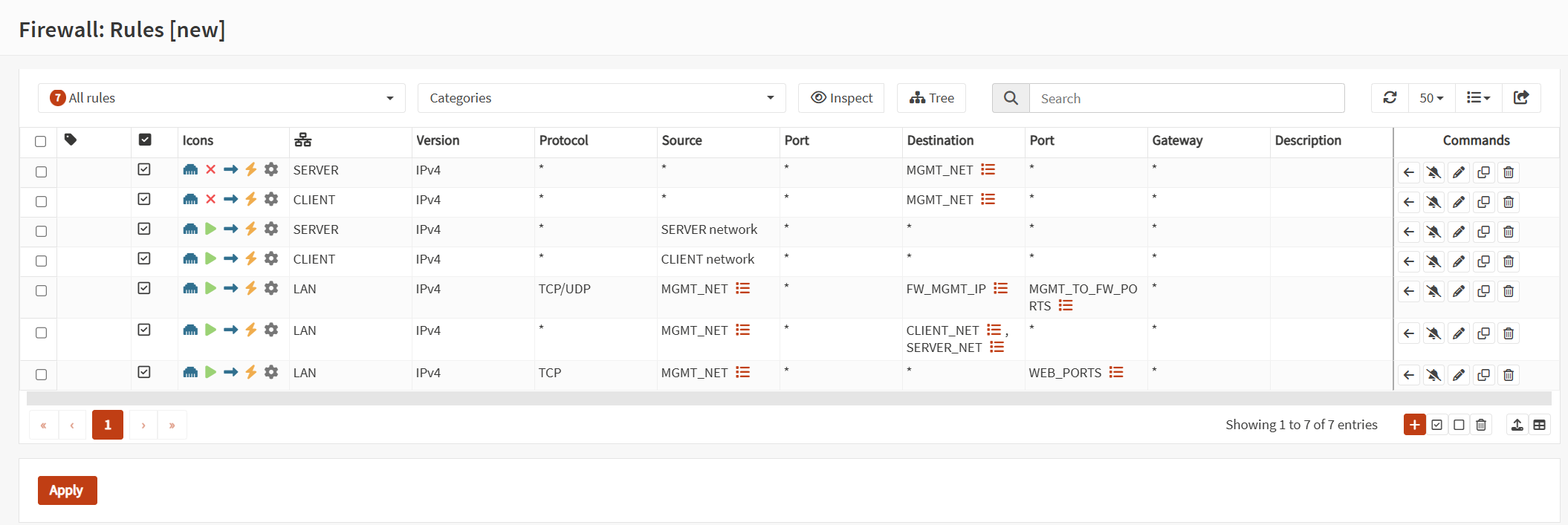

现状是一条 Default allow LAN to any 全放。把它换成下面这组精确规则，自上而下、首条匹配，其余由隐式拒绝兜底：

#	Protocol	Source	Src Port	Destination	Dst Port	动作	用途
1	`TCP/UDP`	`MGMT_NET`	（空）	`FW_MGMT_IP`	`MGMT_TO_FW_PORTS`	pass	向本地 OPNsense 取 DNS/NTP，并保留对防火墙的 GUI/SSH 管理
2	`any`	`MGMT_NET`	（空）	`SERVER_NET`、`CLIENT_NET`	（空）	pass	跨段——第八篇 vCenter/主机找域控等
3	`TCP`	`MGMT_NET`	（空）	`any`	`WEB_PORTS`	pass	仅放补丁 / vLCM depot / 可选 CEIP·遥测的 HTTP/HTTPS
—	—	`MGMT_NET`	—	`any`	—	（隐式 deny）	其余出站一律拒绝

Source Port 一律留空。 源端口是客户端的临时高位端口（随机），不该限定。若把目的端口也填进 Source Port，规则几乎永远匹配不到、等于失效。只在 Dst Port 限定端口。
Protocol 别用 any。 端口只对 TCP/UDP 有意义；Protocol = any 时目的端口字段不生效，规则 1/3 就退化成「放行管理网到目标的所有协议」，端口限制白做。所以规则 1 选 TCP/UDP、规则 3 选 TCP；规则 2 本就要放整段跨段流量、不限端口，才保持 any。

这里的「可路由的内部网段」只指经 OPNsense 路由、有网关的段（当前是 SERVER_NET、CLIENT_NET）。vMotion（10.0.20.0/24）、vSAN（10.0.30.0/24）、Storage（10.0.50.0/24）按第一篇的规划是无网关、不路由的纯二层专用网段，不要把它们加进这条 routed 规则——它们既不经 OPNsense 转发，也不该出网。

这里还有个值得点出的便利：因为 DNS 与 NTP 都由管理网内的 OPNsense 就地提供（主机的 DNS/NTP 都指 10.0.10.1），管理主机根本不必为这两样直连互联网，于是「出站到互联网」的必需面收得极干净，基本只剩 HTTPS。

其二，拒绝入站（在各「下游」接口）。 互联网→管理网本就被 WAN 默认拒绝 + 无端口转发挡着，无需额外动作。真正要补的是其它内部网段→管理网：第一篇给 SERVER、CLIENT 接口建的是 源网段 → any 的放行，而 any 把管理网也包含进去了——业务/客户端此刻仍能主动进管理网。

要各加一条 block、destination = MGMT_NET。这里有个关键、也最容易摆错的地方：

block 必须建在「流量进入防火墙的那个接口」上，不是建在管理网（LAN）接口上。 业务/客户端去打管理网，流量是从 SERVER 接口、CLIENT 接口进来的，所以这两条 block 要分别落在 SERVER 接口、CLIENT 接口、方向 in，且排在该接口 → any 放行规则之上（OPNsense 首条匹配）。若错把它们建在 LAN 接口、方向 in，匹配的是「从管理网进来」的流量，而 source 又是业务/客户端网段，永远匹配不到、等于没建。挂在入口接口入向时，source 用 MGMT_NET 取反或直接用 * 皆可——进来的本就是本网段流量。

无需再加一条显式的「全 block」兜底——OPNsense 接口规则本就有隐式默认拒绝，出站表里没被前面放行命中的、入站没被放行命中的，都会被它拦下。多加一条 destination = any 的全 block 反而有风险：一旦位置被挪到放行之上，会把整段流量打死。

这样就形成了刻意的不对称：管理网能向下够到它管理的网段（规则 2），下游网段却不能向上够到管理网——管理面只出不进，攻击面最小，而靠有状态连接跟踪，管理网发起的跨段会话回包照常放行。

生产环境对照：本节这套正是生产里管理网隔离的缩影——入站默认拒绝、出站只放必需目标，且外部依赖（时间、名称解析、补丁/镜像、遥测）尽量走内部源/镜像/代理，访问入口收敛到跳板机或 VPN。我们让出站直连互联网取 HTTPS，已是为实验便利做的让步；更忠实的做法是连这一步也走内部 vLCM 仓库（depot）与出站代理。

收敛到必需端口的代价，是「按需加规则」：若第八篇 vLCM depot 或别的来源临时要走 443/80 之外的端口，得回来在规则 3 旁补一条。另外，NTP 的归属会变——现在指 10.0.10.1（规则 1 覆盖），第九篇 AD 接管 NTP 后时间源转到业务网的域控，靠规则 2 的跨段放行即可，届时规则 1 里的 123 可收掉。

验证：在任一台 ESXi 上，仍能解析域名、对 10.0.10.1 取到 NTP（规则 1）；仍能经 443 出网（如 CEIP/在线检查）；管理网 ping 业务网网关 10.0.40.1 应通（规则 2 + 有状态回包）。而「业务/客户端→管理网应被拒」这一条，此刻业务网还没主机、不好直接测，可留到第八篇域控就位后自然验证。

结语

到这里，砚行物流的业务网络从「每台各扫门前雪」的标准交换机，进阶到了一台集群级的分布式交换机：各业务 VLAN 在 YX-vDS01 上一次定义、处处一致，那根挂了三篇的干道 vmnic1 也终于扛上了活——而管理网仍稳稳留在原来的标准交换机上，两者并行不悖。顺带，管理网收成了「只出不进、受控出站」的隔离姿态，给整套平台的安全底盘补上了关键一块。

下一篇进入存储：用三台主机的本地盘聚合出 vSAN 这套分布式共享存储，并把 vCenter 篇中还寄居在 esxi01-local 上的 VCSA，正式 Storage vMotion 迁到 vSAN 上——自举留下的那条临时本地盘，到那时就能回收了。
