从零搭建企业虚拟化平台6——高可用：vSphere HA 与 DRS 配置与故障演示

📚 从零搭建企业虚拟化平台 · 全系列导航

上一篇把 vSAN 立起来后，集群终于有了一块三台主机都能访问、且带冗余的共享存储——这正是「高可用」一直缺的最后一块拼图。在此之前，就算某台主机宕了，它上面的虚拟机也只能跟着躺下；现在数据落在 vSAN 上，VM 就有了「换台主机重新跑起来」的可能。

这一篇把这种可能变成自动化的两件事：vSphere HA（主机故障时自动重启其上的 VM）与 vSphere DRS（用 vMotion 在主机间自动均衡负载）。我们会先补上 DRS 与在线迁移所需的 vMotion 专用网络（第四篇预留的 YX-vMotion / VLAN 20 终于派上用场），再依次启用 DRS 与 HA，最后真的拔掉一台主机，看 HA 把 VM 在别处拉起来。

1 HA 与 DRS 各管什么

两者常被并提，但解决的是不同方向的问题：

  • vSphere HA（High Availability，高可用） 管的是故障恢复：某台主机宕机，HA 会把它上面运行的 VM 在集群里其余主机上自动重启。它是被动的、事后的——VM 会有一次重启（不是无缝），但分钟级就能恢复，远好过等人来救。
  • vSphere DRS（Distributed Resource Scheduler，分布式资源调度） 管的是负载均衡：它持续观察各主机的 CPU / 内存负载，用 vMotion 把 VM 在线迁到更空闲的主机上，让集群整体均衡；新开 VM 时也由它决定放哪台（初始放置）。它是主动的、优化性的。

在本篇实验里，两者共同受益于上一篇建好的共享存储，但对 vMotion 网络的依赖并不相同：HA 需要共享存储，好让故障主机上的 VM 能在其它主机重新启动；DRS 则需要共享存储加 vMotion 网络来做在线迁移。严格说，HA 本身并不依赖 vMotion——没有 vMotion，HA 照样能在主机故障后把 VM 在别处重启（它做的是「重新注册并开机」，不是「在线搬」）；但 DRS 的自动均衡、以及本篇顺手做的在线迁移演示，必须先把 vMotion VMkernel 补上。所以这一步我们先建 vMotion 网络。

一个贯穿全系列的解耦：HA 由主机执行，不靠 vCenter。 HA 的故障切换是各 ESXi 主机上的 FDM（Fault Domain Manager） 代理彼此选举、协同完成的——集群里会选出一个 FDM master，其余为 slave，靠它们之间的心跳判断谁还活着。所以即便 vCenter 自己宕了，HA 照样能重启 VM（这正是 vCenter 篇生产对照里那条「VCSA 放共享存储 + HA 重启」成立的根本）。相较之下，DRS 的自动均衡要 vCenter 在线——vCenter 宕机的窗口里，自我保护成立、自动调度暂停。

2 vMotion 网络：给每台主机建 vMotion VMkernel

vMotion 是把一台正在运行的 VM 从一台主机迁到另一台、且业务不中断的技术：它把 VM 的内存与运行状态通过专用网络拷到目标主机，切换瞬间完成。它是 DRS 自动均衡与在线迁移演示的搬运工；HA 的故障后重启不依赖 vMotion，但本篇为了完整展示集群调度能力，仍先把 vMotion 网络补上。

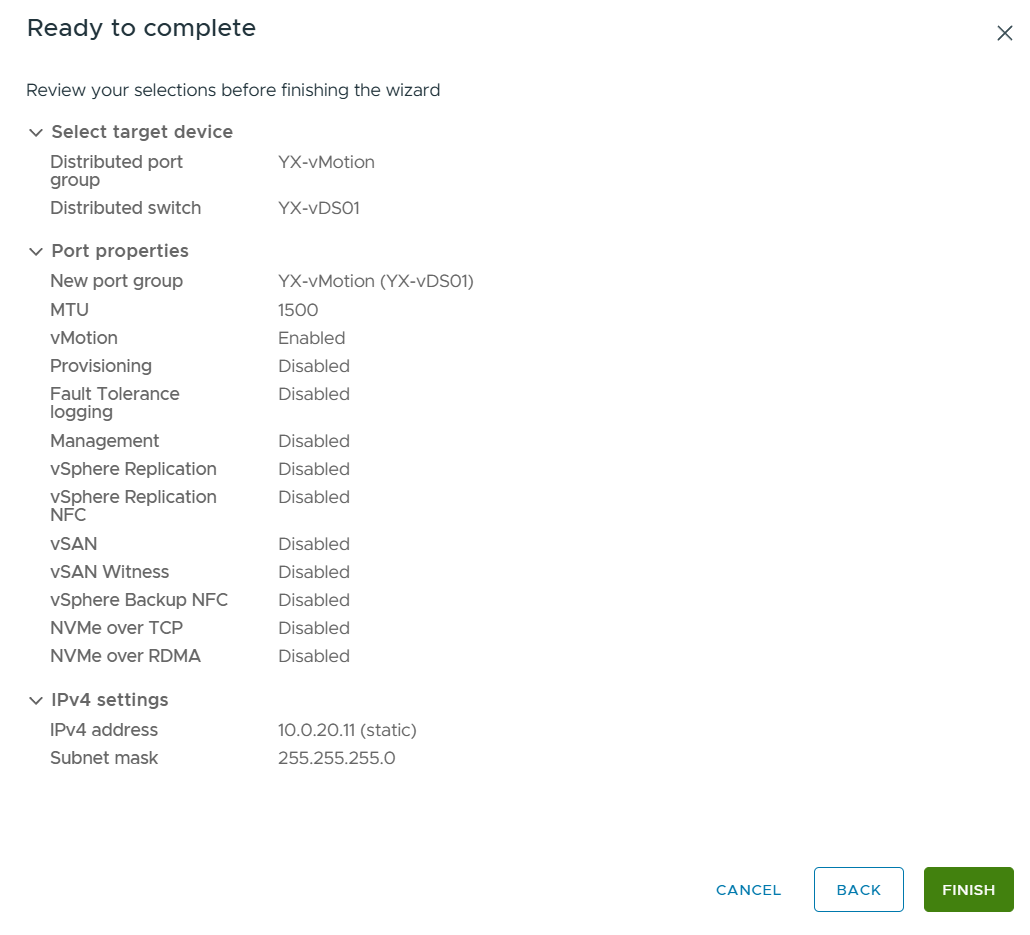

第四篇已在 YX-vDS01 上建好 YX-vMotion（VLAN 20）端口组，这一步给三台主机各建一个启用 vMotion 服务的 VMkernel 接上去。逐台：主机 → Configure → VMkernel adapters → Add Networking → VMkernel Network Adapter → 选 YX-vMotion → 在 Enabled services 勾选 vMotion → IPv4 settings 用 static，按下表填址：

主机 vMotion VMkernel IP 掩码 网关
yx-esxi01 10.0.20.11 255.255.255.0 （无）
yx-esxi02 10.0.20.12 255.255.255.0 （无）
yx-esxi03 10.0.20.13 255.255.255.0 （无）

10.0.20.0/24 同样是第一篇定的无网关、不路由的纯二层专用段——vMotion 流量只在 VLAN 20 内东西向流动，不出网、不跨段，故不填网关。MTU 保持默认 1500。

又一次印证第四篇 §5 的判断：vMotion vmk 是普通单 MAC 适配器，所以 YX-vMotion 端口组保持第四篇的默认 Reject 安全策略即可、无需放开。到这里 vMotion、vSAN 两个 vmk 都验证了「单 MAC 不需放宽」这条规律。

顺手验证一次手动 vMotion。 为了后面 §5 的故障演示，先建一台小测试 VM（取名 yx-test01，1 vCPU / 1～2 GB 内存、挂个轻量 Linux Live ISO 即可），存到 vsanDatastore、网络接 YX-Server。注意 YX-Server（VLAN 40）现在还没有 DHCP（域控要到下一篇才立），所以在 yx-test01 里手动配一个静态地址，例如 10.0.40.100/24、网关 10.0.40.1——这样你才能在它上面持续 ping（比如 ping 网关），用来观察迁移期间是否丢包。开机后右键它 → Migrate → Change compute resource only → 选另一台主机 → Finish。能看到它在线迁过去、期间 ping 不中断，就说明 vMotion 网络通了。

生产环境对照：生产的 vMotion 网络通常独立且冗余，用 25GbE 或更高、并开巨型帧（MTU 9000）以缩短大内存 VM 的迁移时间；大规模环境还会配多个 vMotion vmk 做多网卡并行。我们这里单链路、1500 MTU，够演示但迁移会慢些。

3 启用 vSphere DRS

YX-Cluster01 → Configure → vSphere DRS → EDIT → 打开 vSphere DRS：

  • Automation Level：选 Fully Automated（全自动）——DRS 会自动用 vMotion 均衡负载、也自动决定新 VM 放哪台。想先只看建议、不自动迁，可选 Partially Automated（部分自动，只做初始放置 + 给迁移建议）。
  • Migration Threshold：保持默认（中档）。
  • Finish。

启用后，DRS 会接管初始放置与负载均衡。在我们这套三台、负载又轻的实验里，DRS 未必会频繁迁移（本就均衡），但机制已经生效——§2 那次手动 vMotion 演示的，正是 DRS 在背后用的同一套搬运能力。

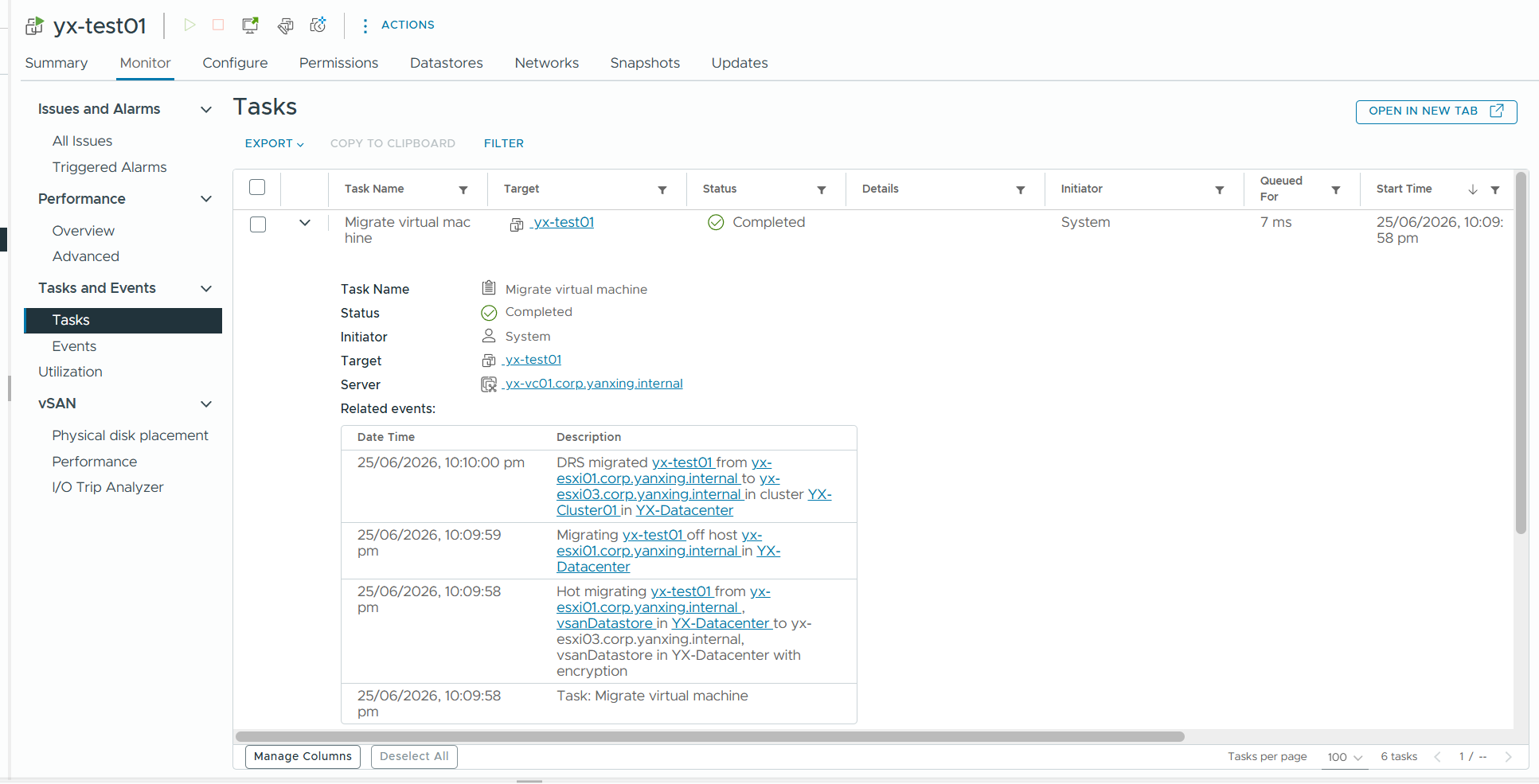

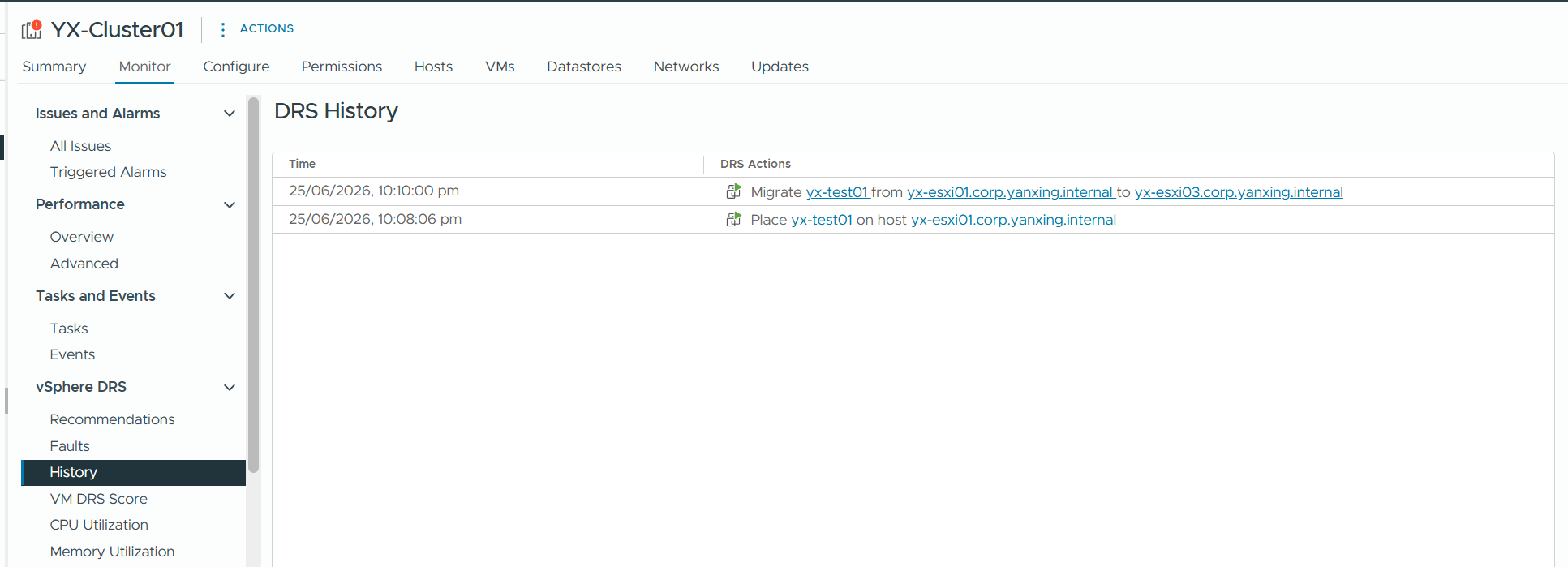

实测：DRS 真的自动迁了。 本实验把 yx-test01 建在了内存最紧的 yx-esxi01 上（VCSA + vSAN 开销已让它只剩约 7 GB），启用 Fully Automated 后没等手动操作，DRS 就自己把它在线迁到了空闲的 yx-esxi03。yx-test01 → Monitor → Tasks/Events 里能看到这串事件：Hot migrating ... with encryption（VmHotMigratingWithEncryptionEvent，vMotion 默认加密传输）→ Migrating off host ...（VmEmigratingEvent）→ Migrated from yx-esxi01 to yx-esxi03 by DRS（DrsVmMigratedEvent）。最后这条 ... by DRS、发起者 System，就是「DRS 自动均衡」最直接的证据——也顺带替 §2 完成了「在线迁移不停机」的验证。

启用 DRS 后你会看到几台 vCLS 虚拟机自动出现，别去动它们。 vCLS（vSphere Cluster Services，集群服务）是一组系统托管的小代理 VM，用来保障 DRS 等集群服务的可用性，DRS 依赖至少 1 台 vCLS 在跑。我们这套是 ESXi 8.0 Update 3，用的是新的 Embedded vCLS：它以容器形式打包在 ESX 内、不占用 datastore（不会吃 vsanDatastore 容量），开关机时自动重建。数量上，8.0 U3 的 Embedded vCLS 架构下，2 台及以上主机的集群常见为 2 个实例；旧版 External vCLS 则可能表现为 1～3 台存放在 datastore 上的小 VM。无论哪种，它们都在清单的 vCLS 文件夹下、被 HA 忽略、由系统管理——不要手动迁移、关机或删除，否则可能搅乱 DRS。

生产环境对照（兼版本提醒）：vCLS 自 vSphere 7.0 U1 引入，最初是部署在 datastore 上的 OVF 虚拟机（现称 External vCLS）；8.0 U3 改成不占存储的 Embedded vCLS。而从 vCenter 9.0 起，vCLS 被弃用：ESX 9 在主机上内置了分布式键值存储来维护集群状态，集群不再需要这些代理 VM，9.0+ 可用 Retreat Mode 关闭 vCLS 而不影响 DRS/HA。但在我们这套 8.0 U3 上正相反——别去开 Retreat Mode，8.x 下关掉 vCLS 会让 DRS 停摆、HA 放置变次优。（Retreat Mode 的入口在 Cluster → Configure → vSphere Cluster Services → General → EDIT VCLS MODE，本系列不要用。）

4 启用 vSphere HA

YX-Cluster01 → Configure → vSphere Availability → EDIT → 打开 vSphere HA。几个关键项：

  • Host Failure Response / Failure Response：Restart VMs——主机故障时在别处重启其 VM。
  • Response for Host Isolation（主机隔离响应）：vSAN 集群推荐 Power off and restart VMs。「隔离」指某台主机与其它主机失联了、但自己其实没死，还在跑着 VM。问题在于：它一旦失联，集群里其它主机会以为它故障、可能在别处把同一批 VM 重启起来——若此时被隔离的主机还让原 VM 继续运行、继续往 vSAN 写数据，就会出现「同一个 VM 在两处同时跑、同时写盘」的冲突。所以推荐让被隔离的主机主动把自己的 VM 关掉（Power off），腾清后再由 HA 在健康的主机上干净地重启，避免两边抢着写同一份数据。
  • Admission Control（准入控制）：设 Host failures cluster tolerates = 1——预留一台主机的容量，保证任一台故障时还有地方重启 VM。
  • VM Monitoring：可选，开了能在 VM 卡死（VMware Tools 心跳停）时重启该 VM。

vSAN 开着时，HA 的心跳走 vSAN 网络、不走管理网。 一旦集群启用了 vSAN，vSphere HA 各主机间的代理通信与网络心跳会自动改用 vSAN 网络（VLAN 30），而不是管理网。这是 vSAN 集群的既定行为——所以我们上一篇建的 YX-vSAN vmk，既扛存储同步、也扛 HA 心跳。

纯 vSAN 环境会报「心跳数据存储不足」，这是预期的。 HA 除了网络心跳，还会用「数据存储心跳」（datastore heartbeating）做旁证，以便区分「主机真死了」和「只是网络隔离」。但 vsanDatastore 不能用作 HA 的心跳数据存储——它需要一块非 vSAN 的 VMFS/NFS 数据存储。我们上一篇把外置 iSCSI/NFS 对照列为选学、没真挂，所以集群里没有非 vSAN 数据存储，HA 会给一条 The number of vSphere HA heartbeat datastores ... is less than required 之类的告警。这条在纯 vSAN 实验环境里属预期，不影响 HA 对「主机硬故障」的基本重启能力；但它确实意味着少了一层非 vSAN datastore heartbeat 作辅助判断——在复杂的网络隔离场景里，少这层旁证会让「到底是主机死了还是只是失联」更难判。若你做了上一篇的 iSCSI/NFS 对照，那块非 vSAN datastore 正好能被 HA 选作心跳盘，这条告警随之消失。

启用 HA 后还会遇到的另两条告警，都不是真故障：

  • There was an error unconfiguring the vSphere HA agent on this host. To solve this problem, reconnect the host to vCenter Server. ——某台主机配置 FDM（HA 代理）时卡了一下（嵌套 + 内存紧时偶发）。按提示来：右键该主机 → Connection → Reconnect，或集群 vSphere Availability 里 Reconfigure for vSphere HA，重推一遍即可，随后 Reset to Green 清残留。
  • This host currently has no management network redundancy ——HA 检查到管理网没有冗余。这是设计使然：我们每台主机只有一块管理网卡（vmnic0→VMnet2），嵌套实验没必要配双管理网卡。正确做法不是加网卡，而是告诉 HA 别再提醒：集群 vSphere Availability → Edit → Advanced Options 加一条 das.ignoreRedundantNetWarning = true，再对三台 Reconfigure for vSphere HA，三台的黄叹号即清。

到这里，vCenter 篇埋下的那条「VCSA 放共享存储 + HA 重启」终于配齐了前提：VCSA 现在在 vSAN 上、HA 也开了，承载它的主机一旦故障，理论上 FDM 会在另一台把 VCSA 重启起来。

但在本实验这套「紧」配置下，HA 不一定真能把 VCSA 重启起来——这是要诚实说清的一处。 VCSA（Tiny）要 14 GB 内存，而 yx-esxi02/esxi03 各只有 12 GB，放不下。也就是说，若 yx-esxi01 故障，HA 想在另两台重启 VCSA 会因内存不足而失败。这不是 HA 的问题，而是我们为塞进单机把内存抠得太紧。所以：VCSA 的自我保护在「主机有足够余量」的正常集群里成立，在我们这套里只能作为概念；下面 §5 的故障演示，改用那台小测试 VM（内存小、放得下）来真切地看 HA 动作。

生产环境对照：生产的准入控制按 N+1（甚至 N+2）正经预留容量，确保故障后被重启的 VM（含 VCSA 这类控制面）都有地方落；管理集群与工作负载集群分开，VCSA 落在有充足余量的管理集群里。我们这套三台、内存贴边，准入控制若设得严还可能挡住开机——实验里可按需把它调松或临时关掉，但要明白这意味着放弃了「留一台余量」的保证。

5 故障演示：拔掉一台主机

理论说够了，来真的。用 §2 建的 yx-test01 做被保护对象：

  1. 确认 yx-test01 开机、且当前在某台主机上（比如让它待在 yx-esxi03，可用 vMotion 迁过去）。记下它现在的主机。
  2. 模拟主机硬故障：到 Workstation，把 yx-esxi03 这台 VM 直接断电（Power Off，不是优雅关机——就是要模拟主机突然挂掉）。
  3. 观察 HA 动作：vCenter（在 yx-esxi01 上，没被我们干掉）保持可用，正好用来看戏。开好 YX-Cluster01 → Monitor → vSphere HA → Summary 和 yx-test01 → Monitor → Events 两个页：

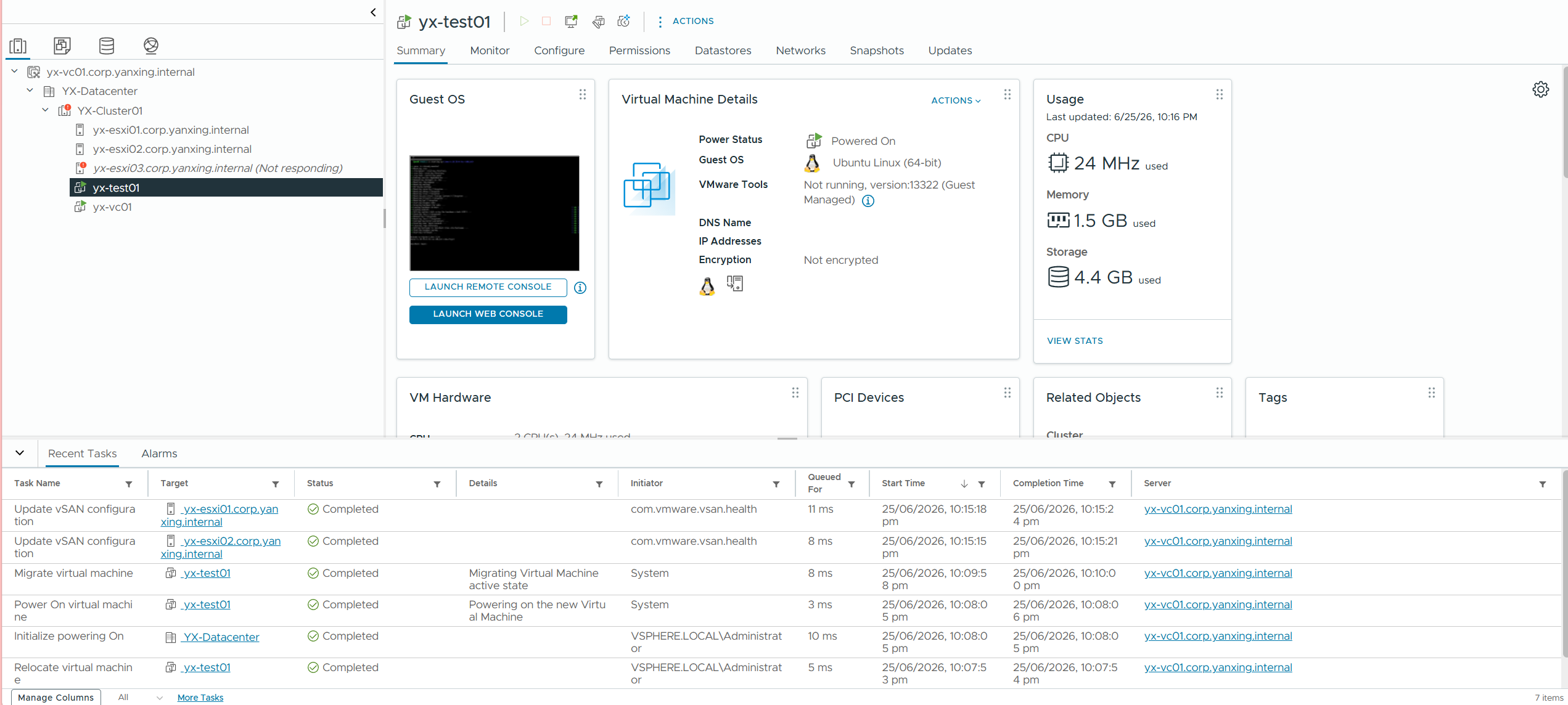

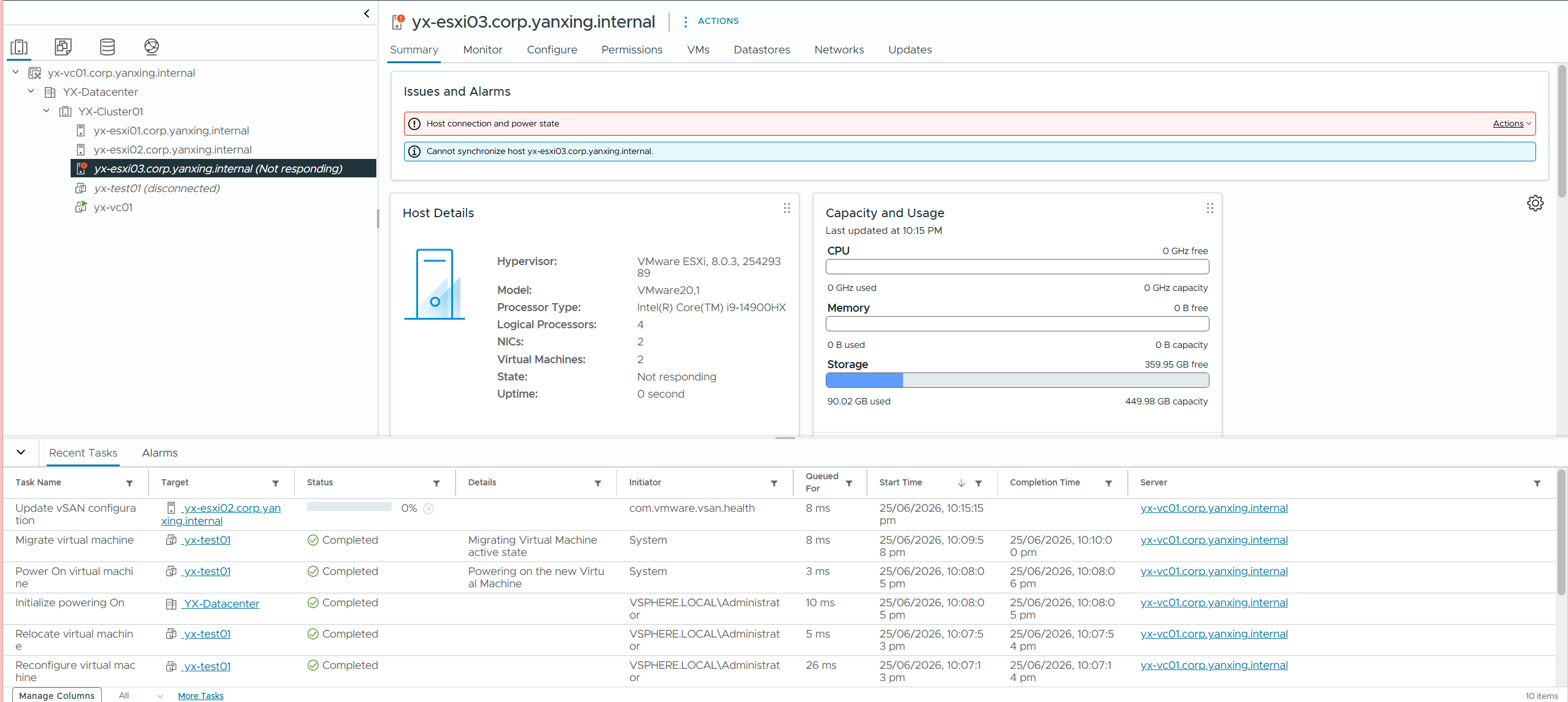

    • 几十秒后，yx-esxi03 在清单里变成 Not responding / 失联，事件流里出现 ... is disconnected（VmDisconnectedEvent）；
    • HA（存活主机的 FDM）判定它故障，把 yx-test01 在 yx-esxi01 或 yx-esxi02 上自动重启，事件流里出现 vSphere HA restarted this virtual machine（com.vmware.vc.ha.VmRestartedByHAEvent，类型 Warning）——这条就是 HA 重启的铁证；随后 Host is connected（VM 在新主机连回）、Alarm ... changed to Green（恢复正常）。

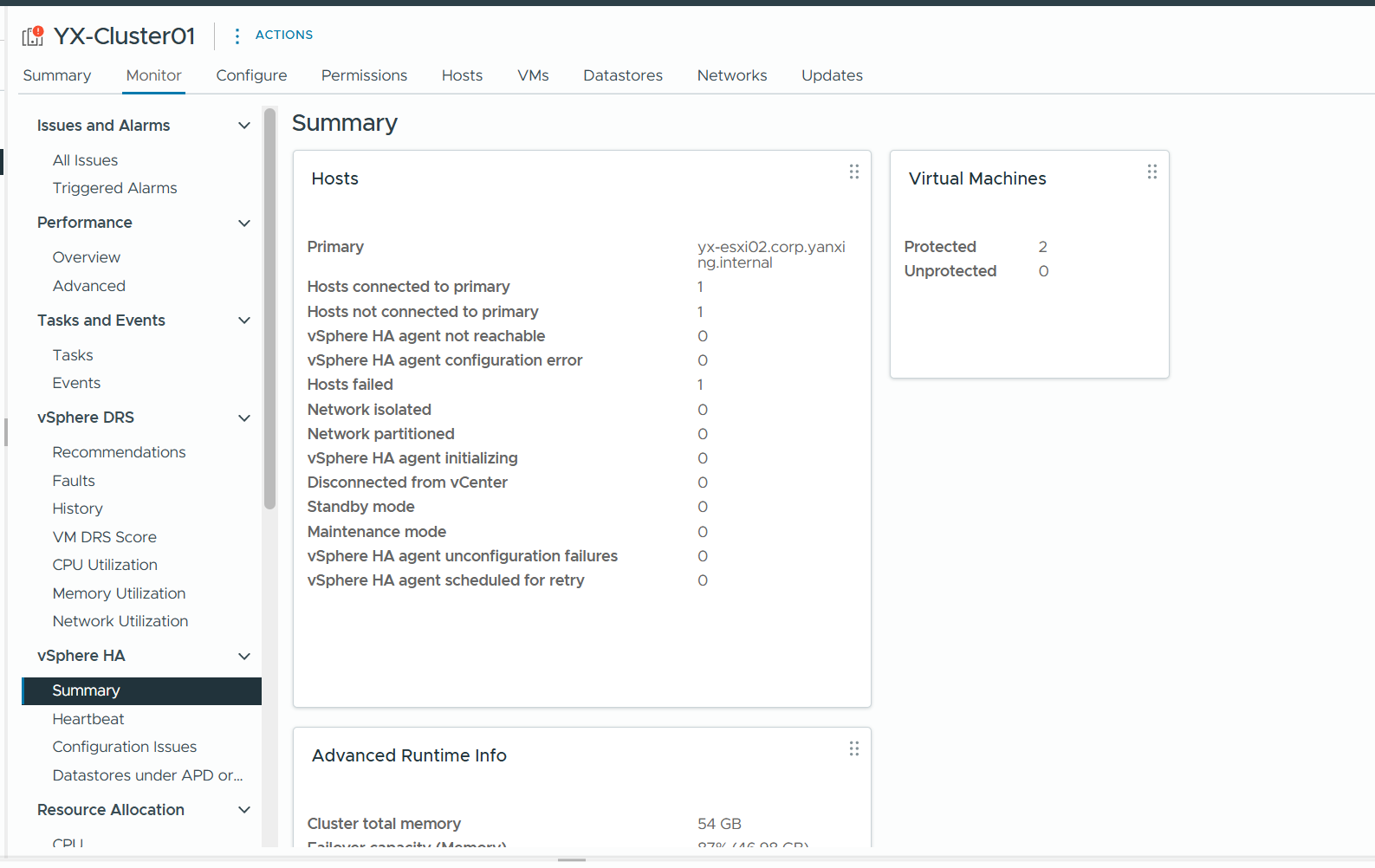

    • Monitor → vSphere HA → Summary 同步反映状态：Hosts failed: 1、Primary 指向某台存活主机、Virtual Machines — Protected 数不变、Unprotected: 0。

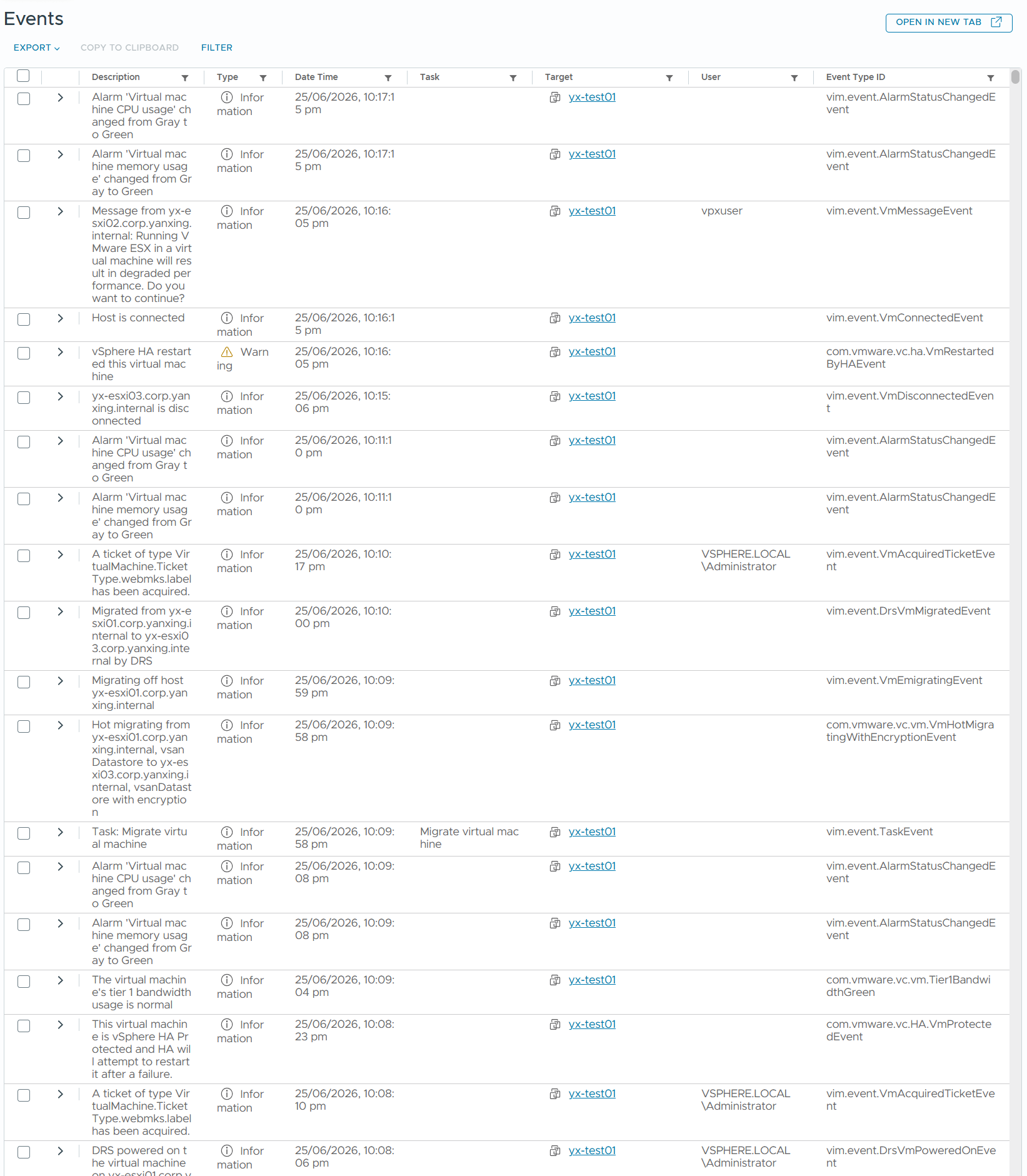

本实验实测：从主机失联到 VM 在别处重启完成，约 1 分钟。 事件流里 yx-esxi03 ... is disconnected 在 10:15:06、vSphere HA restarted this virtual machine 在 10:16:05，间隔约 60 秒。嵌套 + 内存紧下这个量级正常（生产更快）。另外，被重启到的那台主机会弹一条 Running VMware ESX in a virtual machine will result in degraded performance ...——这是嵌套 ESXi 的固有提示（从承载它的主机发出，也顺带告诉你 VM 被重启到了哪台），不是故障。

  1. vSAN 这边：FTT=1 下少一台仍可访问，yx-test01 的数据没丢。vSAN 会起一个默认 60 分钟的重建计时——但三台只剩两台、没有第三处可重建副本，所以它会等 yx-esxi03 回来而非立即重建（这正是 §1 上一篇说的「3 台无重建余量、故障期是撑着」）。
  2. 恢复：把 yx-esxi03 重新开机，它重新入列，vSAN 自动 resync 把副本补齐，集群回到健康。

这次演示坐实了 §1 的解耦：把 yx-esxi03 干掉时，yx-test01 的重启是 yx-esxi01/esxi02 上的 FDM 自己完成的，全程不需要"故障主机上的什么东西"配合。还有一个细节很能说明问题：故障后看 vSphere HA → Summary，Primary（FDM master）会指向一台存活主机——如果原来的 master 正好在被干掉的那台上，存活主机会自动重新选举出新 master，这套选举与重启全程不依赖 vCenter。反过来想：如果当初干掉的是承载 VCSA 的 yx-esxi01，FDM 仍会照样重启 VM——只是 vCenter 会短暂失联、你得等它在别处起来（或如 §4 所说，本实验内存不够它起不来）。救 VM 的是存活主机，不是 vCenter。

别一次拔两台。 三台、FTT=1 只能容忍一台故障：同时倒两台，vSAN 对象失去仲裁、VM 直接不可访问，且准入控制本就只预留了一台的余量。演示一次只动一台，看完恢复了再说。

6 验证与检查点

  1. vMotion 可用：三台主机各有一个 vMotion 服务的 VMkernel（10.0.20.11/12/13、VLAN 20）；手动 Change compute resource only 能在线迁移 VM。
  2. DRS 已启用：vSphere DRS 为 Fully Automated；vCLS / Embedded vCLS 状态正常——界面里若显示系统托管的 vCLS 实例，不要手动处理。
  3. HA 已启用：vSphere Availability 开启；三台主机在 HA 中均为已保护状态；除了预期的「心跳数据存储不足」告警外无其它 HA 配置错误。
  4. 故障切换可用：拔掉一台主机后，HA 在存活主机上把 yx-test01 自动重启；主机恢复后 vSAN resync 回健康。
  5. 演示后清理：故障演示用的 yx-test01 可保留作后续测试，或关机/删除以省内存（本实验内存紧）。

结语

到这里，砚行物流的平台在共享存储之上又叠了两层韧性：HA 让主机故障不再等于业务停摆，DRS 让负载在三台之间自动找平。从第一篇的物理规划到这一篇，整套虚拟化的基础设施层——计算、网络、存储、高可用——已经基本成形。

但平台到此还缺一样东西：身份。现在登 vCenter 用的还是 SSO 本地管理员 administrator@vsphere.local，没有统一的目录服务，也没有给后续业务系统提供认证的地方。下一篇进入 Active Directory 与 DNS：在 YX-Server（VLAN 40）上立起域控 yx-dc01/yx-dc02，把 DNS 收编进来，再把 vCenter 作为外部身份源接入 AD——第四篇建好、却一直空着的 YX-Server 端口组，终于要迎来它的第一批正式住户。
